Устройство контроля цепей пуска

Устройство контроля цепей пуска (УКЦП) представляет собой альтернативу Блоку контроля и коммутации цепей пуска (БККП). УКЦП осуществляет распределение сигнала "запуск пожаротушения", а также непрерывный контроль подключенного к нему модуля пожаротушения.

Количество модулей ограниченно только пусковым током ППКОПП или МА-3П-1 (4А).

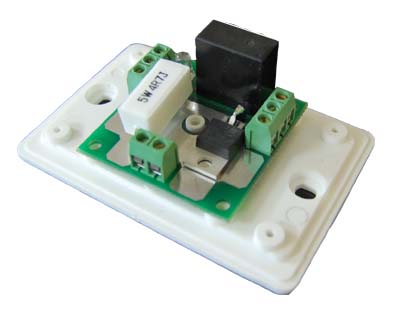

УКЦП коммутируют напряжение 12 или 24В и выпускаются в двух модификациях: с токоограничивающим резистором 51 Ом (для модулей с током запуска до 200 мА при напряжении запуска 12В или 400 мА при 24В) и с резистором 4,7 Ом (для модулей с током запуска до 4А при 24В).

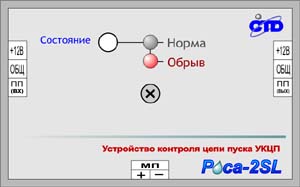

Электропитание УКЦП осуществляется от ППКОПП. При обрыве цепи пуска модуля ПТ, на лицевой панели УКЦП загорается красный светодиод.

Технические характеристики

Напряжение питания - 12В

Температура эксплуатации от +5 до +40 С.

Потребляемый ток в дежурном режиме - 0,5 мА.

Потребляемый ток в режиме "неисправность - 50 мА

Коммутируемый ток в шлейфе пуска 4А.

Габаритные размеры - 90х60х35мм, вес - не более 100г.

__________________________

Стоимость - 459 рублей (с НДС).
